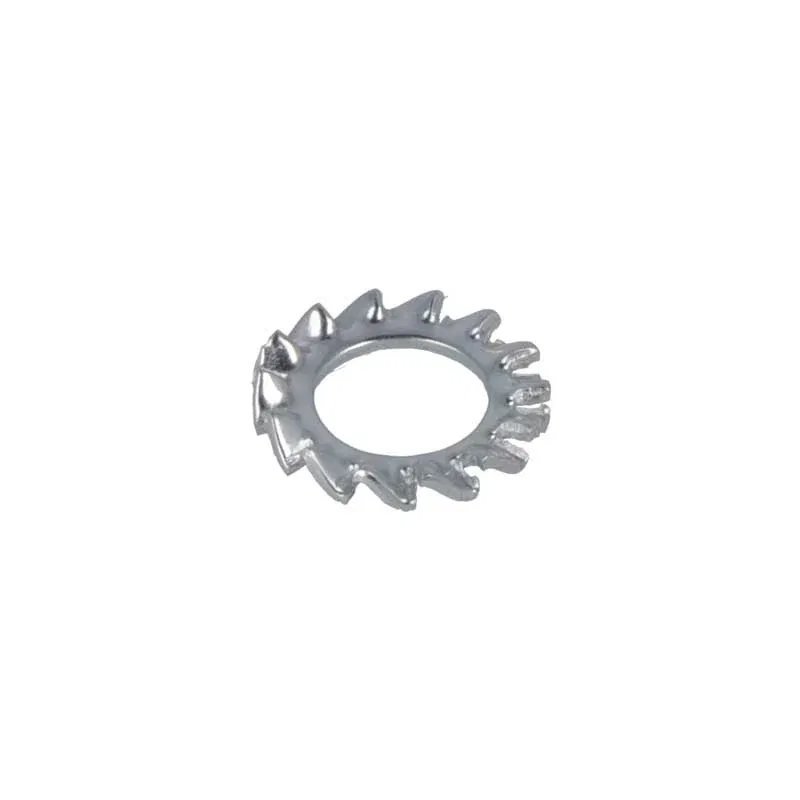

Verzinkte tandveerring voor extra borging
De Tandveerring Verzinkt volgens DIN 6798A wordt gebruikt bij bout en moer verbindingen waarbij extra weerstand tegen losdraaien gewenst is. De ring heeft tanden aan de buitenzijde die tijdens het aandraaien contact maken met het oppervlak van de verbinding. Hierdoor ontstaat extra grip tussen de bevestigingsdelen.
Deze tandveerring is gemaakt van verenstaal en elektrolytisch verzinkt. De zinklaag geeft het staal een basisbescherming tegen corrosie en maakt de ring vooral geschikt voor montage in droge en beschermde omstandigheden. De uitvoering volgens DIN 6798A heeft uitwendige vertanding.
De verzinkte tandveerringen zijn verkrijgbaar in M6, M8, M10 en M12 en worden geleverd per 100 stuks.
Hoe werkt een tandveerring?
Bij het aandraaien worden de tanden van de ring belast tussen de boutkop of moer en het aangesloten materiaal. De vertanding geeft extra weerstand tegen verdraaien. Hierdoor kan een tandveerring worden toegepast bij verbindingen waar beweging of trillingen een rol kunnen spelen.
De ring wordt meestal direct onder de boutkop of moer geplaatst. Houd er rekening mee dat de tanden contact maken met het oppervlak en daardoor afdrukken kunnen achterlaten. Bij zichtwerk of oppervlakken die niet mogen worden aangetast, is dit dus een belangrijk aandachtspunt.
Voor een complete verzinkte verbinding kunt u de tandveerring bijvoorbeeld combineren met een Tapbout Verzinkt 8.8 DIN 933 en een passende Zeskantmoer Verzinkt Klasse 8 DIN 934.
Welke maat tandveerring heeft u nodig?
De maat van de tandveerring wordt afgestemd op de metrische boutmaat. Een tandveerring M8 gebruikt u dus bij een M8 bout of draadeind.
| Boutmaat | Binnendiameter | Buitendiameter | Dikte |
| M6 | 6,4 mm | 11 mm | 0,7 mm |
| M8 | 8,4 mm | 15 mm | 0,8 mm |
| M10 | 10,5 mm | 18 mm | 0,9 mm |
| M12 | 13 mm | 20,5 mm | 1,0 mm |
Deze maatvoering hoort bij DIN 6798A. Zo heeft een tandveerring M8 een opening van 8,4 mm en een buitendiameter van 15 mm.
Tandveerring of borgmoer?
Een tandveerring en borgmoer hebben allebei als doel extra weerstand tegen loskomen te bieden, maar doen dit op een andere manier. Een tandveerring werkt via de vertanding tussen de contactvlakken. Een borgmoer volgens DIN 985 gebruikt een nylon ring die rond het metrische schroefdraad klemt.
Wilt u de borging in de moer zelf hebben, dan kunt u daarom ook de Borgmoer Verzinkt DIN 985 bekijken.
Welke oplossing geschikt is, hangt af van de belasting, beweging en eisen die aan de volledige verbinding worden gesteld.
