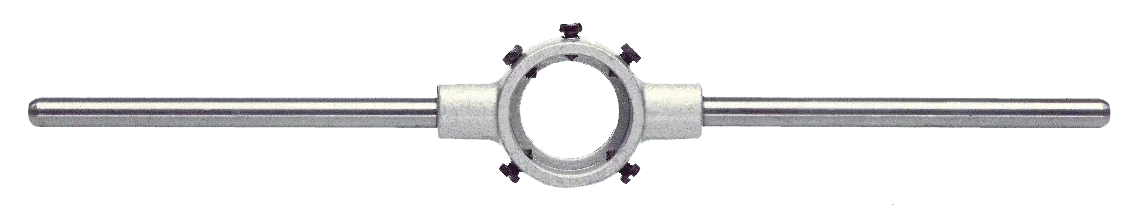

Wat is een snijraam?
Een snijraam is een houder die gebruikt wordt voor het handmatig vastzetten van ronde snijplaten. Deze snijplaten worden gebruikt voor het tappen van uitwendig schroefdraad.
De snijraam is gemaakt van staal en voorzien van spanschroeven. Daarnaast heeft deze klemmen voor het stevig vastzetten van de snijplaten.
De handvatten worden gebruikt voor een goede grip en hefboomwerking.
In onderstaande tabel vindt u informatie over de bijbehorende maten/bereik per snijraam.
| Art. Nr. | Maat | Lengte | Bereik | Ww | G |
|---|---|---|---|---|---|
| SR242165 | 5,0 | 160,0 | M1 - M2 | ||
| SR242205 | 5,0 | 200,0 | M3 - M4 | 1/8 - 5/32 | - |
| SR242207 | 7,0 | 200,0 | M4,5 - M6 | 3/16 - 1/4 | - |
| SR242259 | 9,0 | 224,0 | M7 - M9 | 5/16 | 1/16 |
| SR242311 | 11,0 | 280,0 | M10 - M11 | 3/8 `- 7/16 | 1/8 |
| SR242381 | 14,0 | 315.0 | M12 - M14 | 1/2 - 9/16 | - |
| SR242458 | 18,0 | 450,0 | M16 - M20 | 5/8 - 3/4 | - |
| SR242552 | 22,0 | 560,0 | M22 - M24 | 7/8 - 1 | - |
